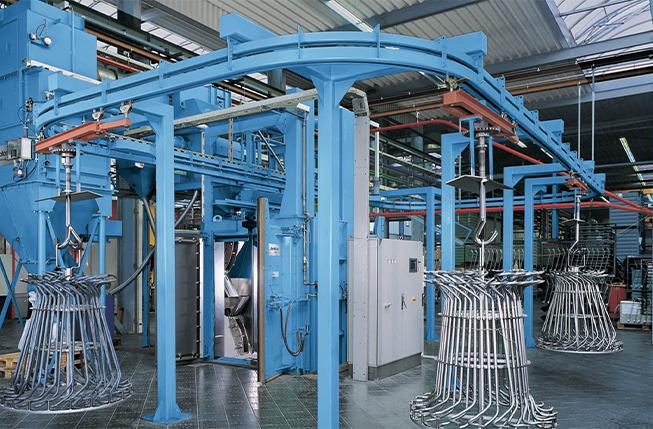

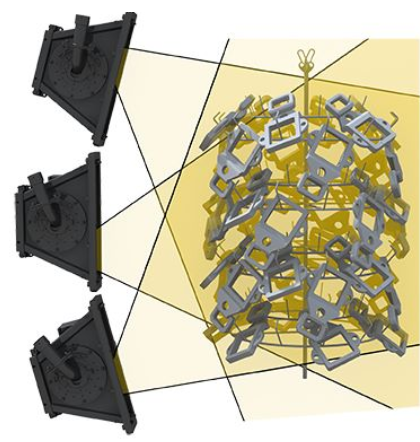

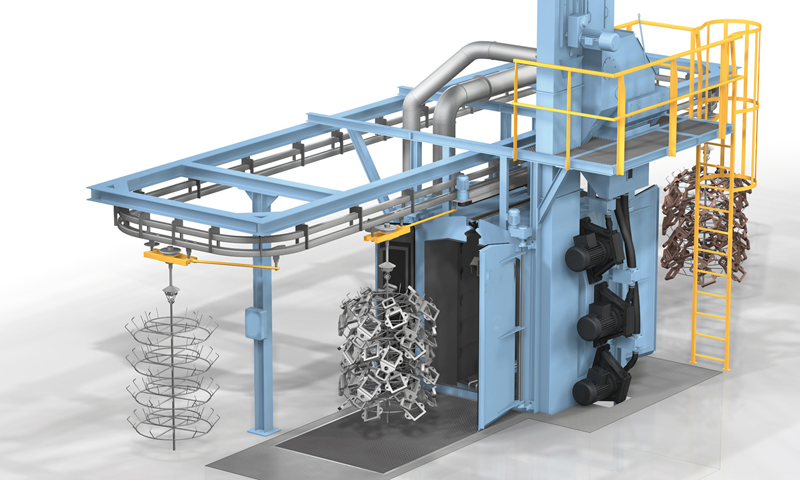

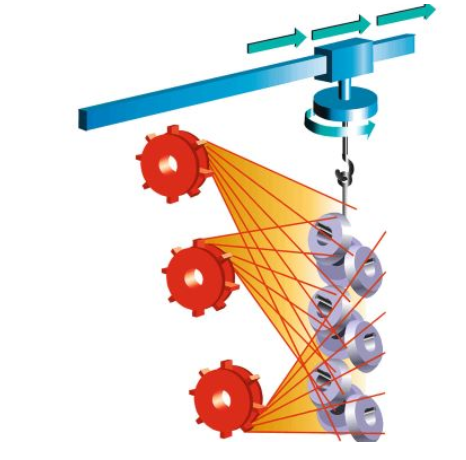

多工位懸掛式拋丸機,采用多工件拋丸加工,輸送鏈和行走小車輸送工件和吊具工裝,實現定點拋丸,即懸鏈輸送負載工件的工裝到定點工位,進料和出料大門關閉,工件旋轉,拋丸器將高速拋出的彈丸形成扇形彈束,均勻地打擊在工件表面上,從而達到清理目的。
二、設備應用
去除鑄造件和鍛造件表面雜質、氧化皮。
去除壓鑄件表面的毛刺、披鋒、附著物、氧化物、斑漬,消除劃痕,使工件呈現基體本色。
提高工件表面粗糙度,增加涂裝漆膜的附著力。
拋丸強化,提高工件疲勞強度。
三、設備特點
多工位拋丸,可以一次進入多掛工件,同時作業,加工效率高。
可采用電葫蘆,懸掛鏈,積放鏈輸送工件,輸送。
高效拋丸器,可選用機加高端拋丸器,動平衡好,低噪音,使用壽命長。
全軋制Mn13鋼板機身,耐擊打。
可非標定制,有多種設備尺寸和功能可供選擇。
多工位懸掛式拋丸機 | ||||
設備型號 | FTBJ2-1014Q11-4 | FTBJ2-1216Q11-6 | FTBJ3-1216Q15-9 | FTDG-1820Q30-9 |
拋丸器類型 | 模具鋼CNC機加型/精密鑄造型 | |||
工位數 | 2工位 | 2工位 | 3工位 | 3工位 |
拋丸器數量 | 4臺 | 6臺 | 9臺 | 9臺 |
拋丸電機功率 | 11kw/15kw | 11kw/15kw | 11kw/15kw | 30kw |
吊具最大承重 | ≦1噸 | ≦2噸 | ≦3噸 | ≦3噸 |
有效拋射范圍(直徑*高度) | ?1000*1200mm | ?1200*1600mm | ?1200*1600mm | ?1800*2000mm |
除塵器 | 濕式除塵器/濾筒式除塵器/布袋式除塵器 | |||
注:以上配置可以根據實際需求進行選配。 |
